變壓器其實就是用來改變交流電壓的設備，有升壓變壓器也有降壓變壓器。 在遠距離傳輸電力時，可使用變壓器將發電站送出的電壓升高，以減少在電力傳輸過程中的損失，以便于遠距離輸送電力；在用電的地方，變壓器將高壓降低，以供用電設備和用戶使用。
要將三相交流發電機產生的三相電壓傳送出去，為了降低電路損耗，需對每相電壓都進行提升：
利用三個單相變壓器升壓三相交流電壓
利用三相變壓器升壓三相交流電壓
實際運用最多的（省線）接法：
發電機繞組與變壓器繞組的星形連接方式
電能傳送示意圖
變壓器是利用法拉第電磁感應定律做成的能改變交流電壓的設備。
交流電的方向是變化的：在上圖中若輸入側電流方向改變，輸出側電流方向也隨之改變。
變壓器的分類方式有很多種，根據其電源相數的不同，主要可分為單相變壓器和三相變壓器。
單相變壓器的功能特點
單相變壓器是一種初級繞組為單相繞組的變壓器。單相變壓器可將高壓供電變成單相低壓，供各種設備使用，例如可將交流6600V高壓經單相變壓器變?yōu)榻涣?20V低壓，為照明燈或其他設備供電。如下圖所示：

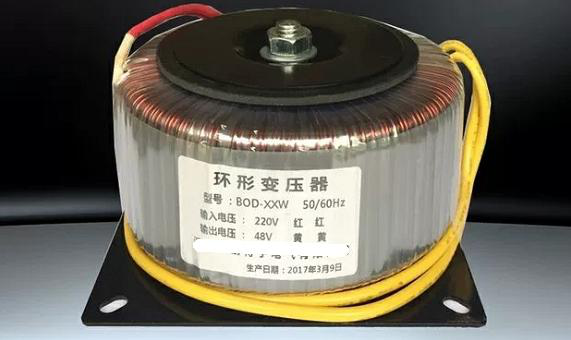

在我們的設備中有用到一款步進驅動器，廠家說明書推薦用48~70VAC為其供電，此時我們選用如下圖所示的單相變壓器作電源變壓器：
三相變壓器的功能特點
三相變壓器是電力設備中應用比較多的一種變壓器。三相變壓器實際上是由3個相同容量的單相變壓器組合而成的，初級繞組（高壓線圈）為三相，次級繞組（低壓線圈）也為三相：
三相380V變220V 或 三相660V變380V
三相變壓器主要用于三相供電系統中的升壓或降壓，比較常用的就是將幾千伏的高壓變?yōu)?80V的低壓，為用電設備提供動力電源：

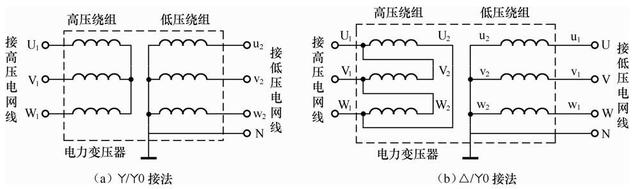

電力變壓器與高、低壓電網的兩種連接方式：
變壓器的型號與技術參數
電力變壓器的型號表示方式說明：
電力變壓器的型號含義
電力變壓器型號中的字母含義
變壓器的主要技術參數一般都標注在變壓器的銘牌上，一般包括額定容量、額定電壓、額定電流、冷卻方式、額定頻率、絕緣電阻、繞組聯結組、相數、阻抗電壓等：
額定容量：變壓器的額定容量用“kVA”來表示，可以讀作“千伏安”。變壓器使用kVA作單位，原因是在負載沒有確定的情況下，是不能得到有功功率（符號P，單位kW）和無功功率（符號Q，單位kvar）的大小的，只能使用kVA為單位表示功率，例如1kVA的變壓器的輸出功率約為1kW。
額定電壓：上圖中變壓器額定電壓為38.5kV*±2*2.5%/6.3kV，說明該變壓器高壓側的分接開關有五個位置，分別為40425V、39460V、38500V、37540V、36575V，低壓側的額定電壓為6300V。變壓器高壓側設置分接開關可以適應一定范圍內的供電電壓同時調整高壓側的繞組匝數，保證低壓側電壓基本不變。變壓器的高壓側額定電壓即為初級繞組輸入端輸入的額定電壓值，工作時初級繞組（高壓側）上所允許施加的電壓值不應超過這個額定值。
額定電流：對應的高壓側額定電流為285.6A、292.6A、299.9A、307.6A、315.7A；低壓側額定電流為1832.9A。
變壓器的額定電流就是各繞組的額定電流，是指線電流（重要☆）。
冷卻方式：ONAN表示油浸自冷方式。
